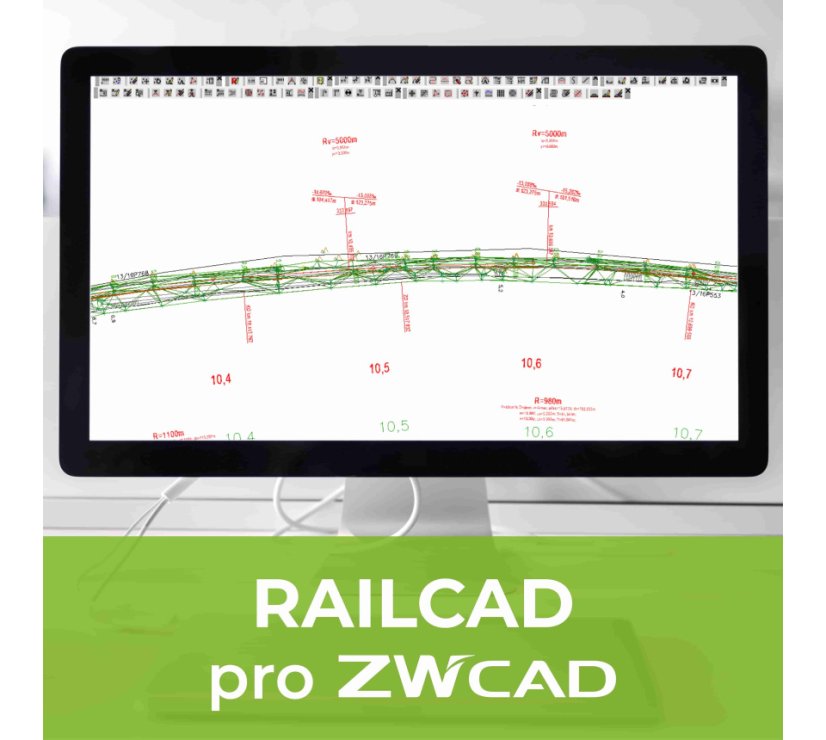

RailCAD
|Nadstavby na ZWCAD jsou funkční pouze na verzi ZWCAD Professional|
Návrh konstrukčního a geometrického uspořádání koleje a její prostorové polohy včetně návrhu výhybkových konstrukcí a příčných řezů. RailCAD je integrován do ZWCADu a projektant využívá dále všechny výhody tohoto základního grafického editoru.
Jaké jsou funkce RailCADu?
Návrh železničních staveb
- jednoduchá na ovládání
- vykonává opakované mechanické činnosti
- neomezuje tvůrčí přístup uživatele
Možnosti návrhu
- návrh směrových poměrů železniční trati a pozemní komunikace
- návrh nivelety železničních tratí a pozemních komunikací, výhybkových zhlaví, příčných řezů
- návrh konstrukčních vrstev železničních tratí
- podpora pro vykreslování grafických značek
Digitální model terénu
- vlastní správa geodetických bodů
- umožňuje vytvoření digitálního modelu terénu
Popisné a grafické entity
- Je možné nastavit, zda zpracovávaný projekt přísluší železniční trati nebo pozemní komunikaci.
- Podle zvoleného prostředí jsou respektovány příslušné výkresové standardy.
Hlavní výhody
- Návrh železničních staveb
- Možnosti návrhu
- Digitální model terénu
- Popisné a grafické entity
- Návrh konstrukčních vrstev
Parametry
| Typ činnosti | Stavebnictví |
|---|---|
| Zobrazení | 2D |
| Způsob licencování | Nová trvalá licence |
| Nadstavba | Dopravní stavby |
| Typ činnosti | Stavebnictví |
|---|---|
| Zobrazení | 2D |
| Způsob licencování | Nová trvalá licence |
| Nadstavba | Dopravní stavby |
